Popis produktu
Konzolová zváracia plošina je zariadenie na automatické zváranie elastických pozdĺžnych švov a vonkajších obvodových švov.

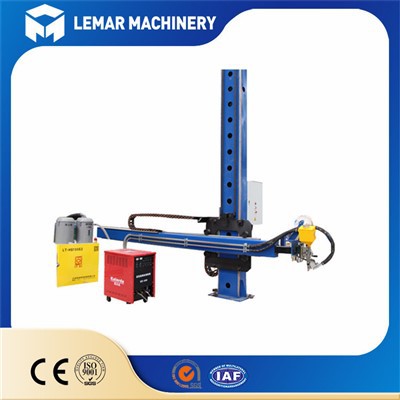

Pomenoval tiež Stĺpové a výložníkové zváracie stroje alebo zváracie manipulátory, ktoré sa skladajú zo stĺpa, kráčajúceho mechanizmu, zdvíhacieho mechanizmu, zdvíhacej plošiny a riadiaceho systému. Rám a automatické zváranie pod tavivom sa používajú spoločne na realizáciu zvárania vonkajšieho pozdĺžneho obvodového švu, polohovania chôdze a malého ohýbania. Súčasne môže realizovať zvárací stroj a variabilné teleso stanice.
špecifikácia:
| Typ štruktúry | Voliteľné: Pevný typ, Manuálne otáčanie ,Elektrické otáčanie, Pohyb a otáčanie | ||||||
| zdvih zdvihu (mm) | 1500-3000 | 4000 | 5000 | 6000 | 7000-8000 | 9000-12000 | |
| Teleskopický zdvih (mm) | 1500-3000 | 4000 | 5000 | 6000 | 7000-8000 | 9000-12000 | |
| Režim regulácie rýchlosti lichobežníka | Frekvencia | ||||||
| Rýchlosť zdvíhania | 450 mm/min | 1000mm/min | |||||
| Teleskopická rýchlosť (mm/min) | 100-1000mm/min | ||||||
Malá vzdialenosť medzi spodným okrajom priečneho ramena a povrchu koľaje (mm) | 1100 (mobilný rotačný) 950 (pevné otočné) | 1118 (mobilný rotačný) 1170 (pevné otočné) | |||||
Povolené veľké zaťaženie vpredu priečneho ramena (kg) | 100 | 200 | 300 | ||||
Rotácia stĺpca | ±180 stupňov | ||||||
| 0.36 ot./min. alebo manuálne | |||||||
| 2000 | |||||||
| Chôdza na vozíku | 1200 | 2000 | 2200 | 2500 | |||
| Vnútorný rozchod vozíka (mm) | Manuálne a pneumatické 2 možnosti | ||||||
| uzamykací mechanizmus | Káblové ručné ovládanie | ||||||
| Napájací kábel diaľkového ovládača | 220V/380V/400V/415V/440V/460V-3P-50HZ/60HZ | ||||||
| Zdroj | Zváranie v ochrannej atmosfére plynu, zváranie mig, zváranie tig | ||||||
| Zváranie v ochrannej atmosfére plynu je vhodné pre hrúbku plechu väčšiu alebo rovnú 3 mm. Hlavné použiteľné materiály sú: uhlíková oceľ nerezová hliníková doska | |||||||
Zváranie pod tavivom sa používa hlavne pre dosky s priemerom väčším alebo rovným 6 mm, hlavne uhlíková oceľ,ale aj nerezová oceľ. Odporúča sa zvoliť vodou chladené zvárací horáka vodný chladič, aby sa zabránilo teplota zvárania nie je príliš vysoká. | |||||||
Pri používaní zváracieho manipulátora je potrebné venovať pozornosť:
①Zváracie kliešte nie je možné použiť po ponorení do vody na ochladenie po prehriatí;
②Pri nakladaní a vykladaní acetylénových plynových fliaš alebo LPG fliaš manipulujte opatrne a nehádžte, nenarážajte, nešmýkajte sa, nekotúľajte sa atď.;
③Pri zváraní v ochrannej atmosfére oxidu uhličitého predhrievajte plynný oxid uhličitý 15 minút pred operáciou;
④Dĺžka druhej meracej rukoväte a uzemňovacieho vodiča zvárača by nemala presiahnuť 30 metrov;
⑤Napätie naprázdno komunikačného zváracieho stroja nesmie presiahnuť 80 voltov;
⑥ Po dokončení zvárania na manipulátore vypnite napájanie, oddeľte uzemňovací drôt od bariérového drôtu a pred opustením miesta zaistite, aby sa iskry roztavenej trosky upokojili;
⑦ Dĺžka napájacieho kábla meraná zváračkou naraz nepresahuje 5 metrov;
⑧Je prísne zakázané nahrádzať uzemňovací vodič kovovými predmetmi, ako sú kovové rúry, kovové nožičky, koľajnice a tyče z konštrukčnej ocele.
