Popis produktu

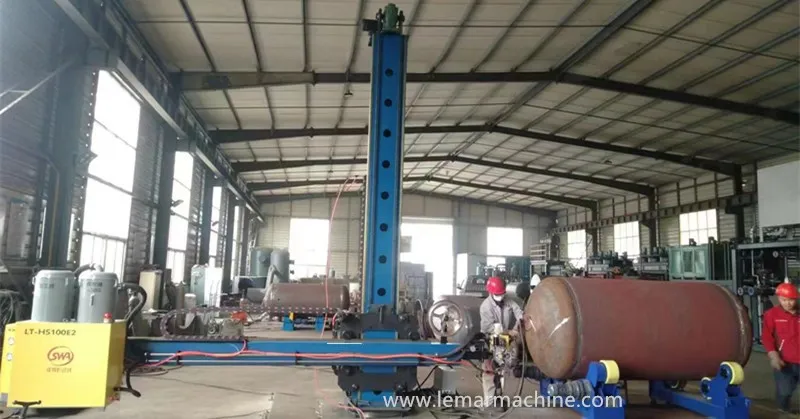

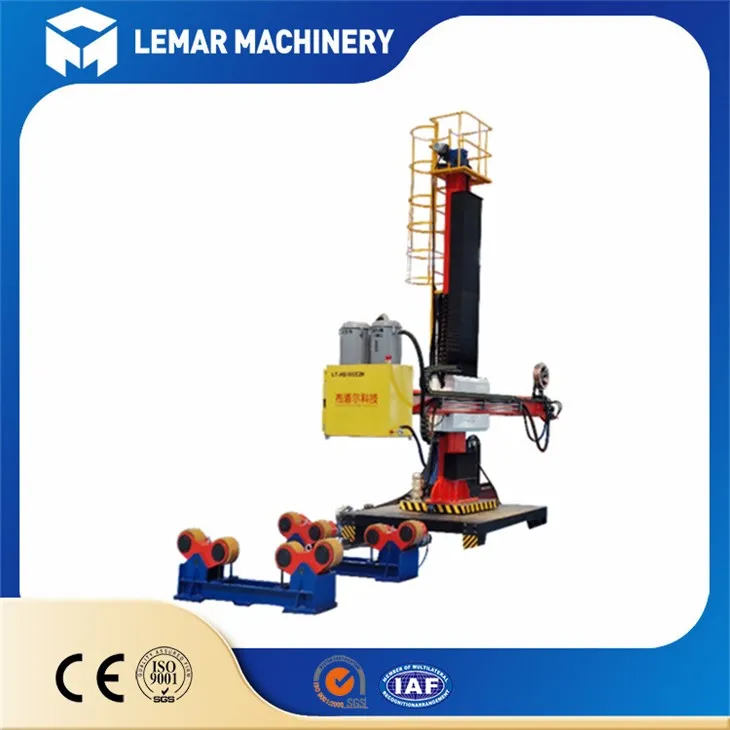

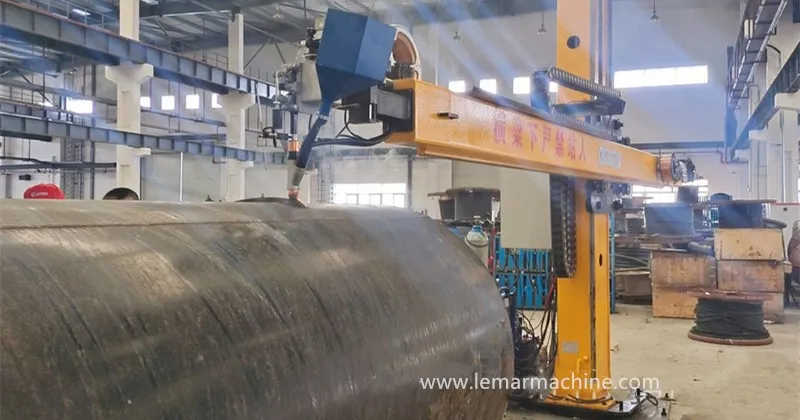

Zvárací manipulátor je druh zváracieho pomocného zariadenia a jeho hlava je inštalovaná na hornej strane výložníka. Rameno je možné horizontálne zdvíhať a spúšťať a tiež ho možno otáčať o ±180 stupňov; Manipulátor na zváranie stĺpov a výložníkov možno použiť v spojení so zváracím rotorom a zváracím polohovadlom na realizáciu pozdĺžneho a obvodového švového zvárania nádrže. Podľa potreby je možné použiť zariadenia na sledovanie zvarového švu, obnovu toku a napájacie zariadenia. Konštrukcia zváracieho manipulátora zahŕňa pevný, pevný, rotačný a pohyblivý rotačný.
Špecifikácie produktu
Model | HJ3040 |
Efektívny zdvih výložníka | 4m~6m |
Efektívny vertikálny zdvih | 3m |
Rýchlosť vysúvania výložníka | 120-1200 mm/min |
Rýchlosť zdvihu výložníka | 500 mm/min |
Stupeň otáčania stĺpca | 180 stupňov (manuálne) |
Ukončiť načítanie | 100 kg |
Rýchlosť jazdy vozíka | 2000 mm/min |
Stredová vzdialenosť | 1200 mm |
Funkcia
1. Aby bolo polohovanie výložníka stabilné a stabilné, je stĺp vybavený brzdovým motorom.
2. Vodiaci rám má bezpečnostné čapy a stĺpik má rad bezpečnostných otvorov. Keď sa reťaz pretrhne, zatvárací špendlík sa dostane do bezpečnostného otvoru. Týmto spôsobom sa úspešne predišlo vážnym nehodám.
3. Vodiaci rám spája výložník a stĺp, aby bolo možné vertikálne nastavenie a horizontálne predĺženie.
4. Výložník je tiež vybavený krížovým elektrickým nastavovačom, ktorým je možné nastaviť polohu zvárania.
5. Frekvenčný menič s plynulou reguláciou rýchlosti sa používa na ovládanie vysúvania ramena so stabilným a spoľahlivým výkonom. A prevodník má mechanizmus detekcie porúch a pri výskyte poruchy sa spustí alarm.
6. Tento manipulátor stĺpového ramena využíva úplne utesnenú metódu mazania ponorením do oleja, aby sa zabránilo prachu, troske a iným nečistotám.
